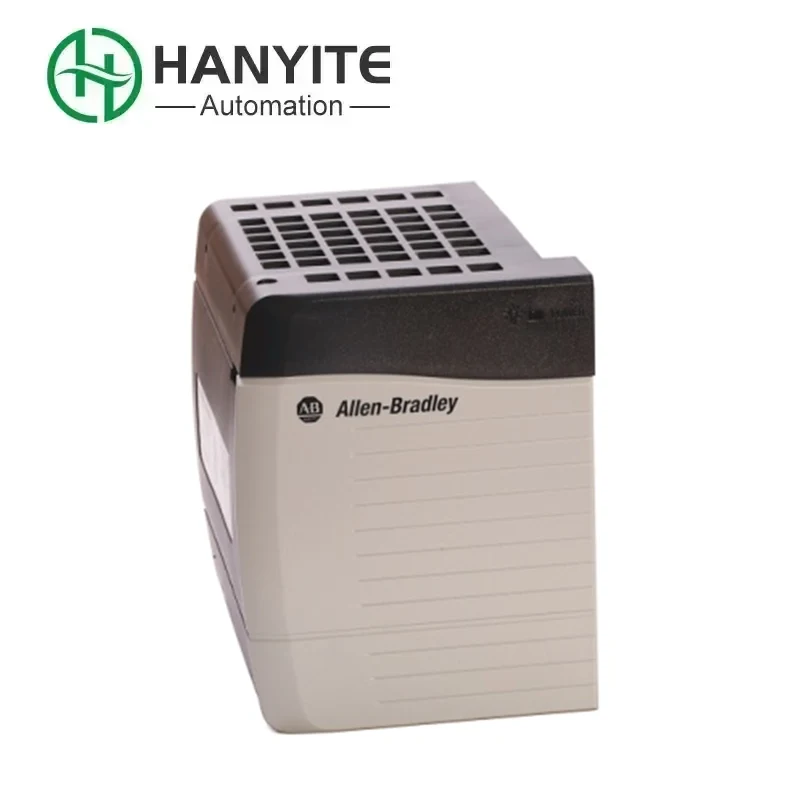

Mô-đun nguồn Allen Bradley 1756-PA72 do Hanyite cung cấp là mô-đun nguồn dòng Rockwell Automation ControlLogix và là một phần của dòng sản phẩm mô-đun nguồn ControlLogix. Nó chủ yếu được sử dụng cùng với tủ 1756, cung cấp nguồn điện DC 1,2V, 3,3V, 5V và 24V cho bảng sau của tủ. Nó được lắp đặt ở phía bên trái của giá đỡ và lắp trực tiếp vào tấm phía sau. Việc lựa chọn các mô-đun sẽ ảnh hưởng đến việc lựa chọn loại giá đỡ.
Điện áp đầu vào của Allen Bradley 1756-PA72 là dòng điện xoay chiều 120/240V và dải điện áp hoạt động là dòng điện xoay chiều 85-265V. Công suất đầu vào là 100VA/100W. Tần số đầu vào là 47-63Hz. Mô-đun này có thể cung cấp nguồn điện DC 1,2V, 3,3V, 5V và 24V. Khi công suất hiện tại là 1,2VDC thì là 1,5A. Công suất định mức là 25W (phạm vi nhiệt độ hoạt động từ 0 đến 60oC) và mức tiêu thụ năng lượng định mức là 85,3 BTU/giờ. Dòng điện tăng tối đa là 20A. Dòng điện tối đa là 15A và tải máy biến áp tối đa là 100VA. Cách ly điện áp liên tục là 250V; Máy biến áp loại cách điện tăng cường đã vượt qua thử nghiệm điện áp chịu được 60 giây 3500VDC.
Công suất đầu ra của Allen Bradley 1756-PA72 là bất thường. Biểu hiện là đèn báo mô-đun bất thường (chẳng hạn như đèn báo không có nguồn hoặc đèn báo sáng liên tục), có thể khiến thiết bị hạ lưu ngừng hoạt động hoặc khởi động lại. Kiểm tra xem điện áp đầu vào có nằm trong phạm vi định mức hay không và đầu ra có bị quá tải và không bị đoản mạch. Nếu mô-đun mất liên lạc với bộ điều khiển chính, có thể do giao diện liên lạc lỏng lẻo hoặc lỗi mạch cách ly quang. Chẩn đoán có thể được thực hiện thông qua giao diện 9600 Baud RS-232 (đầu nối đực loại d 25 chân). Mô-đun này được trang bị mạch phát hiện lỗi bên trong có thể giám sát liên tục đường ray nguồn, bộ điều chỉnh điện áp và thanh cái bên trong. Khi xảy ra lỗi nhất thời, mã lỗi có thể được đọc thông qua công cụ chẩn đoán Diagread. Đối với các lỗi cố định, phải kiểm tra trạng thái của mạch biểu quyết đa số phần cứng.
Xác nhận rằng mô-đun Allen Bradley 1756-PA72 cần thay thế đã được lắp vào khe vật lý và các đường ray nguồn kép được kết nối chính xác. Đo độ ổn định của điện áp đầu vào để loại trừ sự dao động của lưới điện hoặc kết nối lỏng lẻo. Kết nối với phần mềm Diagread qua giao diện chẩn đoán Triconex (RS-232) để đọc nhật ký truy cập bộ nhớ và trạng thái bus truyền thông. Nếu "Lỗi bộ xử lý giao tiếp" được hiển thị, vui lòng kiểm tra trạng thái hoạt động của bộ xử lý MOTOROLA MPC860 (32-bit, 50 MHz) và tính toàn vẹn của dữ liệu Flash ROM. Khi chẩn đoán lỗi vĩnh viễn, nó hỗ trợ thay thế mô-đun trực tuyến và hệ thống tự động chuyển sang chế độ chịu lỗi (dựa vào các mạch phát hiện lỗi và thiết kế dự phòng). Vui lòng sao lưu dữ liệu cấu hình trước khi thay thế để đảm bảo rằng phiên bản phần sụn của mô-đun được thay thế tương thích với hệ thống gốc.
Chúng tôi cung cấp đường dây nóng kỹ thuật 24/7, dịch vụ thay thế linh kiện miễn phí trong thời gian bảo hành hai năm và hỗ trợ phát triển chương trình tùy chỉnh. Xin vui lòng liên hệ với chúng tôi nếu có bất kỳ câu hỏi nào. Để mua hàng, vui lòng xác định Hanyite ở Trung Quốc.
