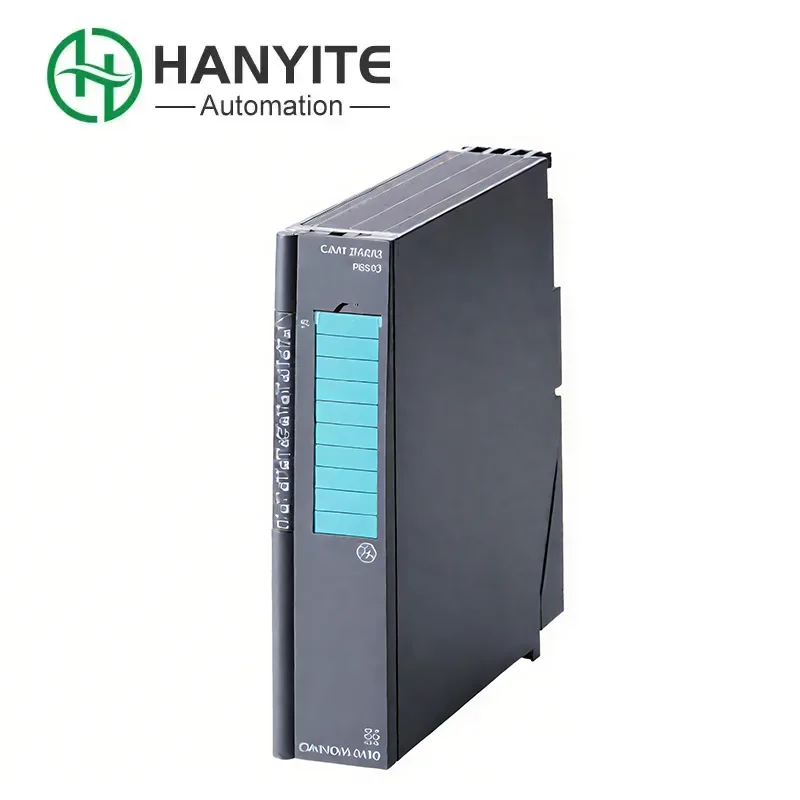

Siemens 6ES7134-7TD00-0AB0 là mô-đun đầu vào tương tự điện trở nhiệt (RTD) 4 kênh. Chức năng chính của nó là nhận tín hiệu điện trở yếu từ cảm biến nhiệt độ tại chỗ (chẳng hạn như Pt100), sau đó chuyển đổi chính xác giá trị điện trở này biểu thị nhiệt độ thành đại lượng kỹ thuật số mà PLC có thể xử lý. Mô-đun này đã đạt chứng nhận môi trường nguy hiểm (Ex ib[ia Ga]IIC T4 Gb, Ex ib[ia IIIC Da]IIC T4 Gb). Nó được ứng dụng rộng rãi trong lĩnh vực tự động hóa quá trình, đặc biệt là trong các ngành công nghiệp như kỹ thuật hóa học, dầu khí và dược phẩm.
Siemens 6ES7134-7TD00-0AB0 có thể giao tiếp với các máy phát hỗ trợ giao thức HART, nhờ đó đạt được khả năng truyền đồng bộ tín hiệu analog và dữ liệu chẩn đoán kỹ thuật số. Được chứng nhận để sử dụng trong khu vực nguy hiểm Vùng 1 và Vùng 2 (ATEX/IECEx). Mô-đun này có độ phân giải 16 bit và có thể đo chính xác các tín hiệu tương tự. Nó có thể được tối ưu hóa cho các ứng dụng điều khiển quy trình thời gian thực.
| Số mô hình | Siemens 6ES7134-7TD00-0AB0 |
| Dòng sản phẩm | ET 200SP |
| Loại sản phẩm | Mô-đun đầu vào tương tự (AI) |
| Kênh đầu vào | 4 kênh (cách ly điện) |
| Loại đầu vào | Nhiệt kế điện trở (RTD) |
| Các loại RTD được hỗ trợ | Điểm 100, Điểm 200, Điểm 500, Điểm 1000, Ni 100, Ni 120, Ni 200, Ni 500, Ni 1000, Cu 10, LG (Điện trở tuyến tính) và các loại khác |
| Phương thức kết nối | Kết nối 2 dây, 3 dây, 4 dây |
| Phạm vi đo | Phụ thuộc vào loại cảm biến (ví dụ: Pt 100: -200 đến +850 °C) |
| Nghị quyết | 15 bit + dấu |
| Thời gian tích hợp / Thời gian chuyển đổi | 50 ms (mỗi kênh, cho tất cả các kênh) |
| Tiêu thụ điện năng | 1,7 W (từ bus bảng nối đa năng) |
| Mức tiêu thụ hiện tại (L+) | 40 mA (ở 24 V DC) |
| Kết nối dây | Đầu nối phía trước (40 chân) |
| Kích thước (W x H x D) | 15 mm x 117 mm x 73 mm |
| Cân nặng | Xấp xỉ. 55 g |
| Khả năng tương thích | Bộ điều khiển SIMATIC S7-1500, S7-1200, ET 200MP |
Siemens 6ES7134-7TD00-0AB0 có thể được ứng dụng trong các hệ thống tự động hóa quy trình như SCADA và PLC để giám sát các cảm biến áp suất, nhiệt độ và lưu lượng. Tích hợp thiết bị HART hỗ trợ chẩn đoán từ xa và điều chỉnh tham số của các thiết bị hiện trường. Nó cũng có thể áp dụng cho môi trường dễ nổ như nhà máy lọc dầu và nhà máy hóa chất.
