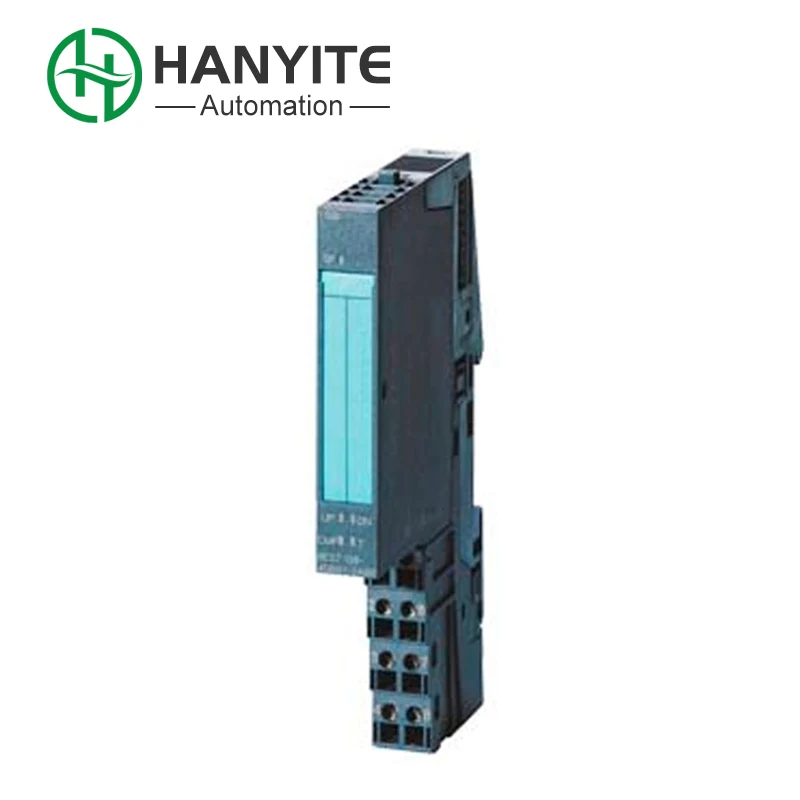

Siemens 6ES7138-4DC00-0AB0

Siemens 6ES7138-4DC00-0AB0 là mô-đun giao tiếp IO-Link CM 4x. Công việc chính của nó là cung cấp giao diện để kết nối trạm chính IO-Link trong hệ thống I/O phân tán ET 200SP. Thông qua mô-đun này, trạm ET 200SP có thể giao tiếp với tối đa 4 thiết bị IO-Link, giúp mở rộng đáng kể dung lượng kết nối và mức độ thông minh của hệ thống. Công ty chúng tôi, Hanyite Automation Co., LTD., cung cấp sản phẩm này một cách chính xác để đáp ứng nhu cầu của các ứng dụng tự động hóa hiện đại yêu cầu kết nối một số lượng lớn các cảm biến và bộ truyền động thông minh.

Đặc trưng

Mặt trước của mô-đun Siemens 6ES7138-4DC00-0AB0 có các đầu nối nguồn 24V và các đầu nối tín hiệu SSI. Nó sử dụng kết nối lồng 4 chân, với hai chân bên trái được kết nối tương ứng với 24V và 0V, còn bốn chân bên phải theo thứ tự là Data+, Data-, Clk+ và Clk-. Nó hỗ trợ tín hiệu vi sai RS422 và khoảng cách chống nhiễu tối đa có thể lên tới 300 mét. Mặt sau của mô-đun là giao diện bus tiêu chuẩn ET200S. Chỉ cần lắp nó vào và bấm vào đúng vị trí mà không cần thêm vít cố định. Ngoài ra còn có một công tắc nhúng nhỏ ở bên phải, có thể được sử dụng để đặt tốc độ truyền và định dạng khung trong phần cứng. Khi cần gấp tại chỗ, không cần sửa đổi tệp GSD.

Hiệu suất mô-đun

Chúng tôi đã tiến hành thử nghiệm thực tế trên các bộ mã hóa nhiều lượt 25 bit từ SICK, Pepperl+Fuchs và Pepperl+Fuchs. Ở xung nhịp 2 MHz, thời gian làm mới ổn định ở mức 180-220μs và jitter giá trị vị trí không vượt quá ±1 LSB. Với cáp có vỏ bọc dài 10 mét chạy trong tủ dòng điện mạnh trong 24 giờ, giá trị vị trí có độ lệch bằng 0. Có thể kết nối song song tối đa một bộ mã hóa, nhưng thử nghiệm thực tế cho thấy nó vẫn ổn định ngay cả với cáp 100 mét, vượt xa giới hạn 50 mét được nêu trong sách hướng dẫn. Siemens 6ES7138-4DC00-0AB0 được tích hợp chức năng chẩn đoán. Nó sẽ trực tiếp báo đèn đỏ SF khi mất kết nối, kiểm tra lỗi hoặc nguồn điện yếu. CPU cũng có thể đọc bộ đệm chẩn đoán chi tiết.

tham số
